Kytkinpaneeli Multi-Switch Panel 10-30V, Purelux

Purelux Multi-Switch Panel on erittäin monipuolinen ja kätevä kytkinpaneeli jopa kahdeksan eri sähkölaitteen (valojen, majakoiden, moottorin puhaltimen tai vaikka penkin lämmittimen) ohjaukseen. Kytkinpaneelin avulla voidaan esim. työkoneessa ohjata etu-, taka- ja sivutyövaloja sekä majakkaa erikseen, ja kaikkien valojen kytkimet ovat kätevästi samassa paikassa. Valot voidaan sytyttää ja sammuttaa yksitellen, minkä lisäksi keskeltä löytyvällä kytkimellä saadaan kaikki paneelin taakse asennetut laitteet sammumaan yhtä aikaa. Lisäksi kytkimet voidaan jatkuvan virran lisäksi ohjelmoida toimimaan kertaluontoisena välähdyspainikkeena tai jatkuvana vilkkuvana strobona.

Kytkinpaneelissa on kolmella eri kirkkaudella varustettu taustavalo, ja mukana toimitetaan yhteensä 45 erilaista kuvatarraa sekä viisi mustaa, itse leikattavaa tarraa kytkimien merkkaukseen. Näin jokaiselle eri laitteelle tai valolle tarkoitettu kytkin voidaan merkitä sekaantumisen estämiseksi ja kytkimessä oleva symboli loistaa taustavalon ansiosta selkeästi.

Kytkinpaneelista kaikki sen taakse kytketyt valot saadaan palamaan joko tasaisena, hetkellisesti (painamalla nappia pohjassa) tai vilkkuvana. Toimintoa voidaan vaihtaa painamalla paneelin keskellä olevaa päävirtakytkintä pohjassa, jonka jälkeen haluttua nappia pidetään hetki pohjassa (merkkivalo välähtää = toimintatila vaihtuu). Näin esimerkiksi erillistä vilkkurelettä ei tarvita, jotta valot saadaan vilkkumaan! Lisäksi paneeli on varustettu kätevällä muistitoiminnolla, eli se sytyttää valot samassa tilassa, joka oli käytössä ennen virtojen sammuttamista.

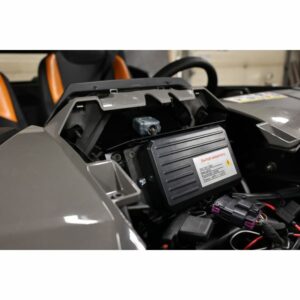

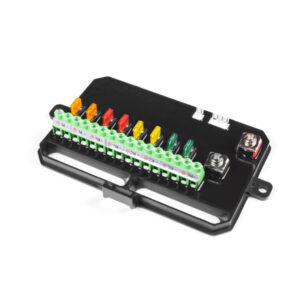

HUOM! Kytkinpaneelin virrankesto on 600W @12V ja 1200W @24V. Yhtä aikaa päällä olevien sähkölaitteiden teho saa olla siis yhteensä 600W (tai 1200W). Piirit 1 ja 2 kestävät maksimissaan 30A virran, piirit 3 ja 4 20A virran, piirit 5 ja 6 10A virran ja piirit 7 ja 8 5A virran. Jokaiselle piirille on ohjainboksissa omat sulakkeensa.

Toimitussisältö

• Kytkinpaneeli (8 kytkintä)
• Ohjainboksi
• Vikavirtakatkaisin (60A)
• 4-pinninen johto (kytkinpaneelille), 300 cm
• 2-pinninen johto
• Virtakaapeli
• 2 erilaista kiinnitysrautaa kytkinpaneelille
• Ohjainboksin kiinnitysrauta
• 50 merkintätarraa
• Ruuvisarja
• Nippusiteet

Tekniset tiedot

• Mikä: Kytkinpaneeli Purelux Multi-Switch Panel, 10-30V
• Käyttötarkoitus: jopa 8 sähkölaitteen käyttäminen samasta kytkinpaneelista
• Mahdollistaa esim. lisävalojen, sivu- ja takatyövalojen sekä majakkapaneelin käyttämisen erikseen
• Käyttöjännite: 10-30 V
• Tehonkesto: 600 W @12 V, 1200 W @24 V
• Maksimivirta: 60 A
• Mukana 50 merkintätarraa
• Kytkinpaneelin koko: 116 x 66 x 14 mm (L x K x S)
• IP-luokitus: IP67
• Hyväksynnät: CE-merkitty
• Muuta: Paneelissa muistitoiminto
• Takuu: 12 kk

Kytkentäohje

Virta: Liitä päävirtakaapeli vikavirtakatkaisijan kautta akkuun tai muuhun kiinteään virtapisteeseen ja toinen pää ohjainboksissa olevaan merkittyyn virtapisteeseen. Liitä maadoituskaapelin toinen pää esim. ajoneuvon runkoon tai muuhun kiinteään maadoituspisteeseen ja toinen pää ohjainboksissa olevaan merkittyyn maadoituspisteeseen.

Kytkinpaneelin liittäminen: Liitä mukana toimitettavan 4-pinnisen johdon toinen pää kytkinpaneeliin, toinen pää ohjainboksissa olevaan merkittyyn pistokkeeseen.

Herätevirta: Ohjainboksille voidaan ottaa herätevirta halutun asennuksen mukaan: Mikäli kytkimen taakse asennettavien laitteiden ei haluta toimivan ilman, että ajoneuvo on käynnissä, kannattaa herätevirtajohto liittää esim. parkkipolttimoon tai virtalukon pohjaan. Mikäli taas halutaan, että paneeliin liitettyjä laitteita (valot yms.) voidaan käyttää myös ajoneuvon ollessa sammutettuna, kannattaa herätevirta liittää suoraan esim. auton akun plus-napaan tai muuhun kiinteään virtapaikkaan.

Liitä puna-valkoinen 2-napainen herätevirtakaapeli ohjainboksiin: punainen johto on herätevirta-johto, ja valkoisella johdolla ohjataan kytkinpaneelin taustavalon kirkkautta. Liitä punainen johto yo. ohjeilla sopivaan paikkaan.

Valojen (tai muiden sähkölaitteiden) liittäminen: Liitä halutut valot ohjainboksista löytyviin lähtöihin 1-8. Huomioi kunkin piirin suurin mahdollinen virta, ja liitä kytkettävä laite sopivan tehoiseen virtalähtöön.

Valostoren vinkki: Mikäli valon/valojen teho ylittää ohjaimen maksimitehon (240W @12V), voidaan ohjaimella ohjata myös relettä, jolloin valojen (tai osan valoista) tarvitsema virta kulkee releen/relejohtosarjan kautta, ja ainoastaan herätevirta tulee ohjaimesta. Tällöin valon virtajohdon sijaan ohjaimelta tulevaan lähtöön (P1-P4) kytketäänkin ainoastaan releen/relejohtosarjan herätejohto.

Tällä tavoin voidaan esim. taka- ja sivuvaloille varata 230W tehoa, ja eteen tulevat valot, oli niiden teho mitä tahansa, kytketään oman relejohtosarjan taakse. Tällöin etuvalojen virta kulkee releen kautta, eivätkä nämä vaadi ohjaimelta virtaa.

Kytkinpaneelin lisäominaisuudet – kytkimet voidaan jatkuvan virran lisäksi ohjelmoida toimimaan kertaluontoisena välähdyspainikkeena tai jatkuvana vilkkuvana strobo-toimintona: Vaihtaaksesi toimintatilaa, seuraa näitä ohjeita: Vaihe 1: Käynnistä kytkintäpaneeli. Vaihe 2: Valitse kytkin, jonka toimintatilan haluat muuttaa. Vaihe 3: Pidä virtapainiketta pohjassa ja paina valitsemaasi kytkintä samaan aikaan, kytkimen led-valo välähtää, ilmoittaen että toimintatila on vaihdettu. Vaihe 4: Testaa toiminta. Jos toimintatila ei muuttunut, käynnistä kytkin-paneeli uudestaan ja toista kohdat 1-3.
